Gráficas en Ventilación Mecánica

Septiembre - 2013






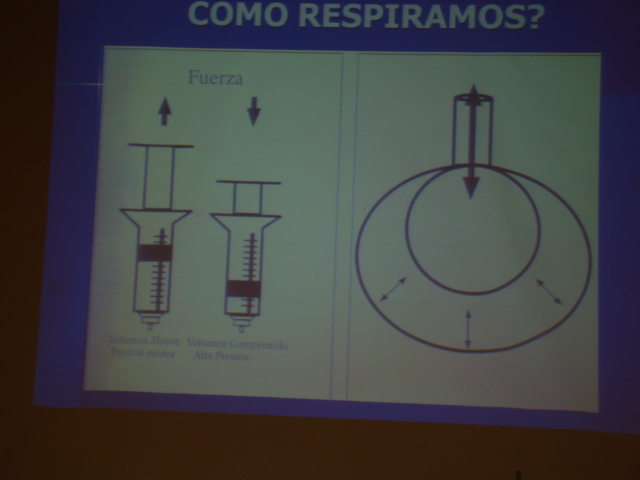

Principios Fisiológicos y gráficas de función pulmonar                Dr Oscar Ovalle



Objetivos

Workshop Programación

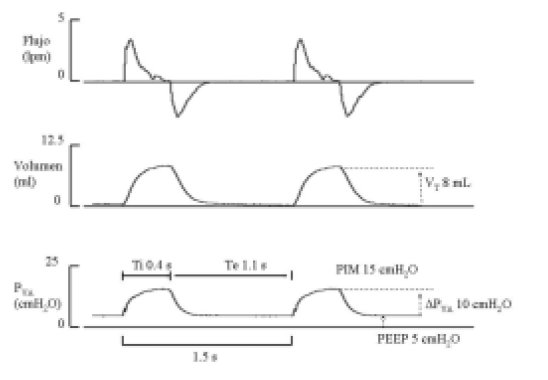

Figura 1. Ventilación ciclada por tiempo, limitada por presión. El ventilador cicla cada 1.5 s (frecuencia de 40 respiraciones por minuto). PVA incrementa desde un PEEP de 5 hasta una PIM de 15 cm H2O (PVA = 10 cmH2O). Después de un Ti de 0.4s, PVA retorna a  PEEP. El aumento de PVA genera un VT de 8 ml.

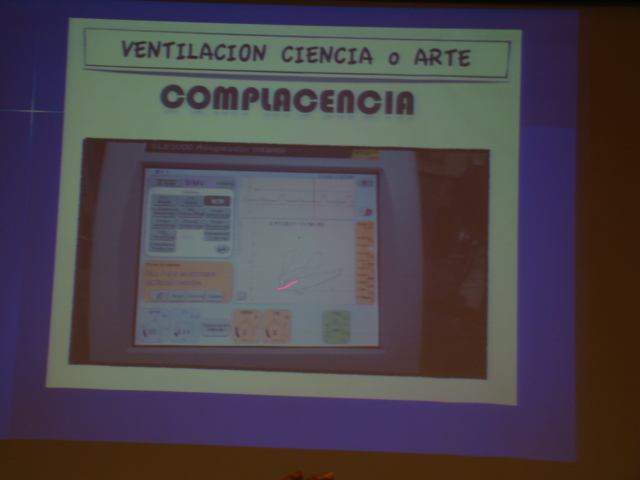

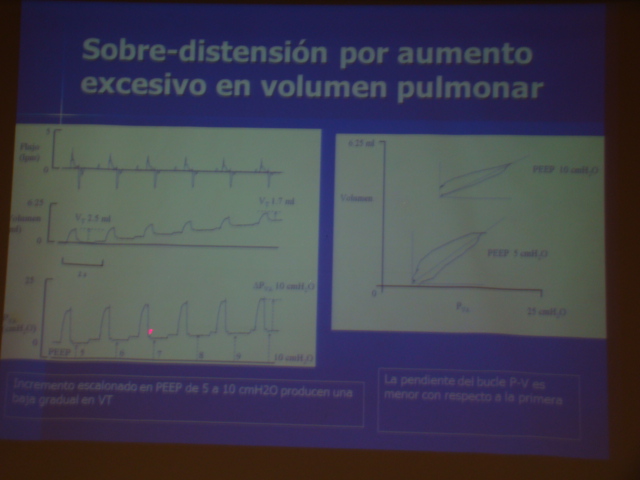

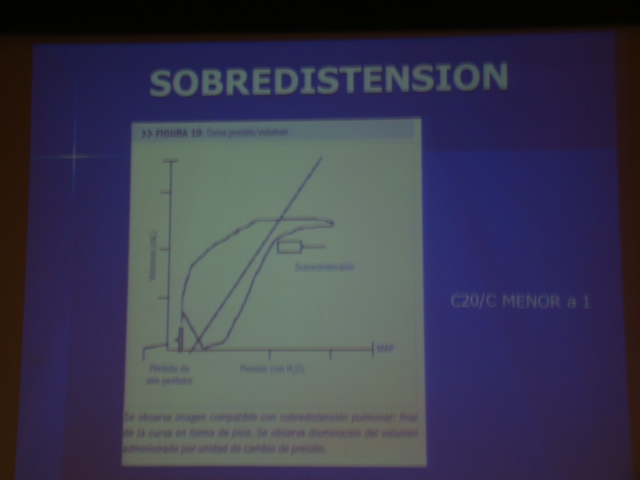

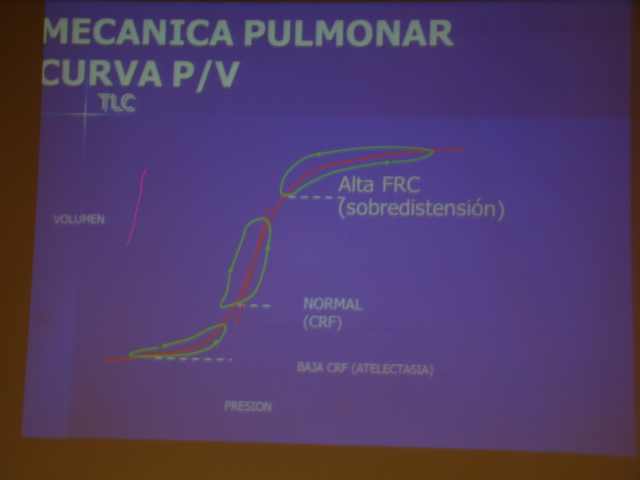

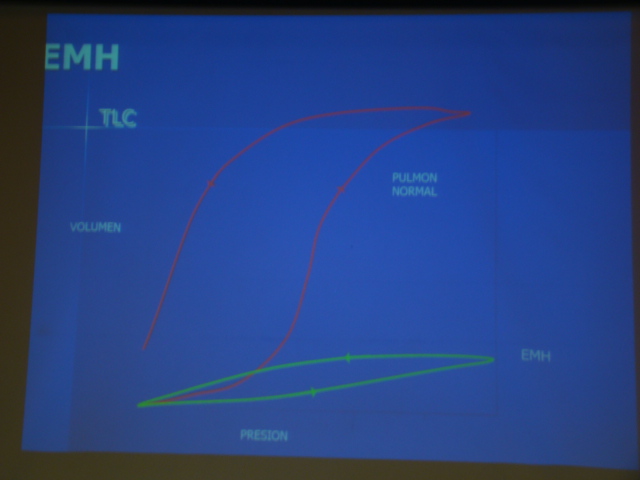

Compliance =     Volumen / delta P      Ej ,     8/10  = 0.8



Tk =  Resistencia x Compliance

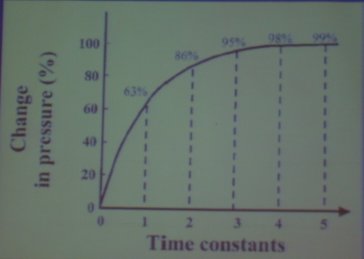

Figura 2 : Tiempo constante ó Tk



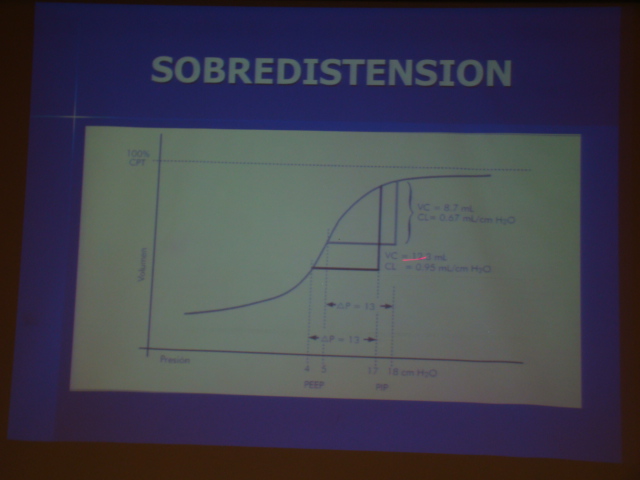

¿ Cómo escojo el volumen Tidal ?

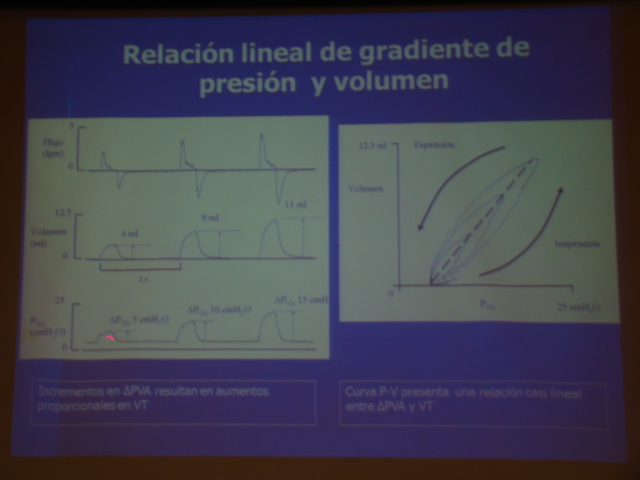

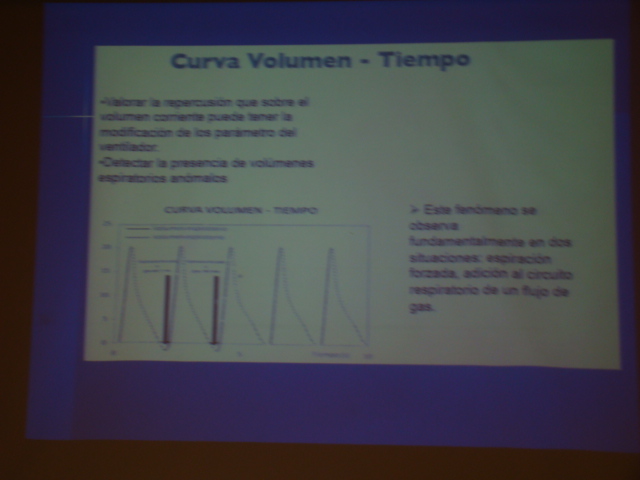

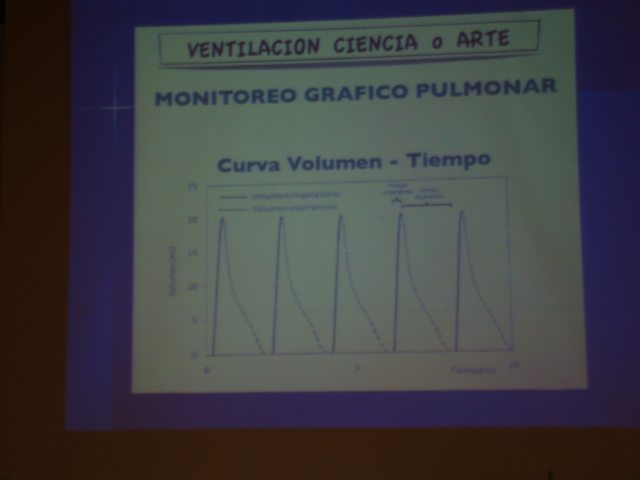

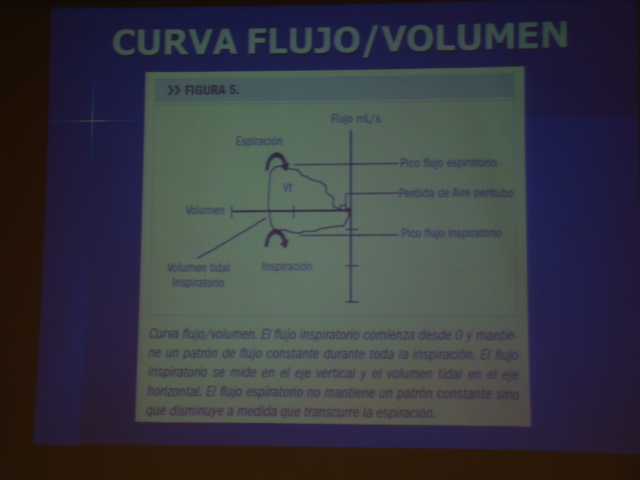

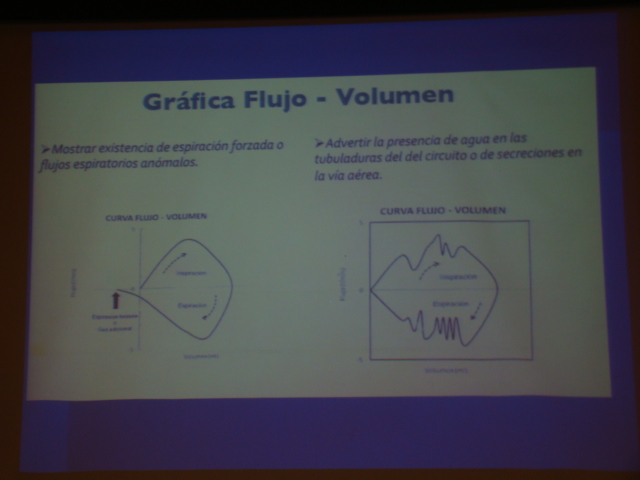

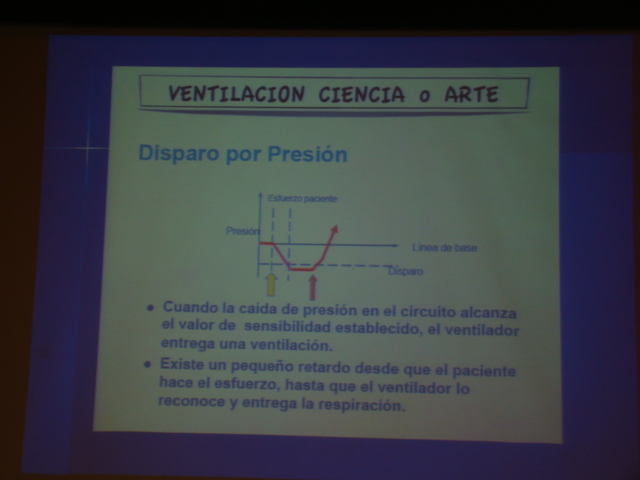

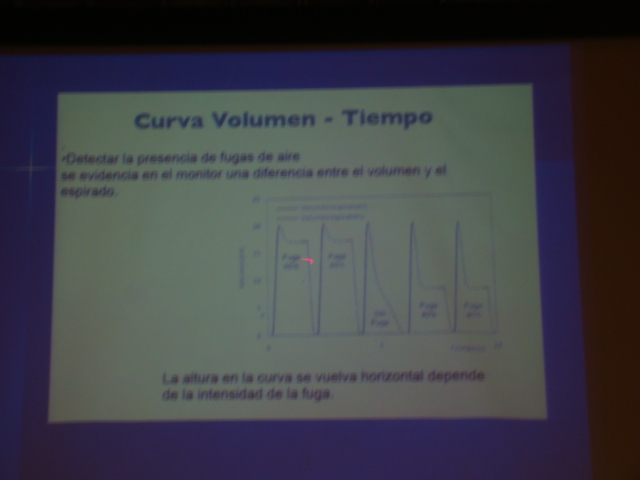

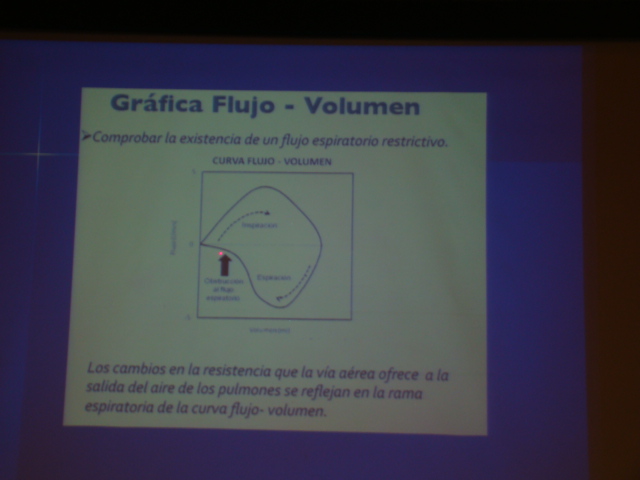

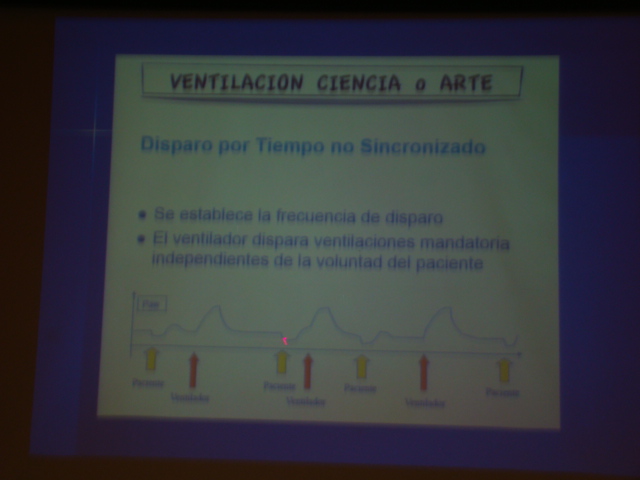

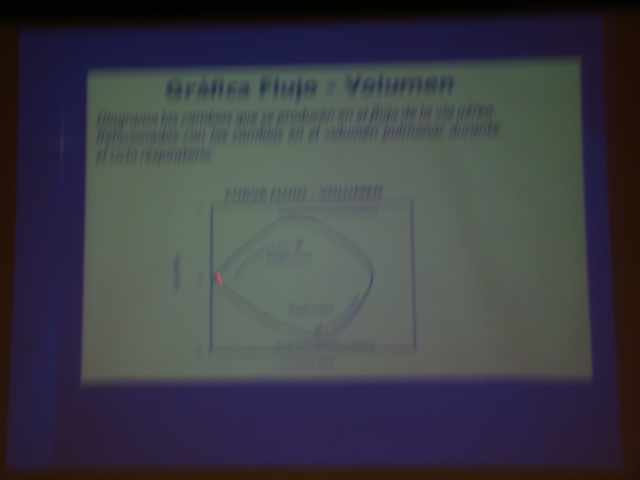

Curva de Flujo, Volumen y presión de vía aérea en el Tiempo

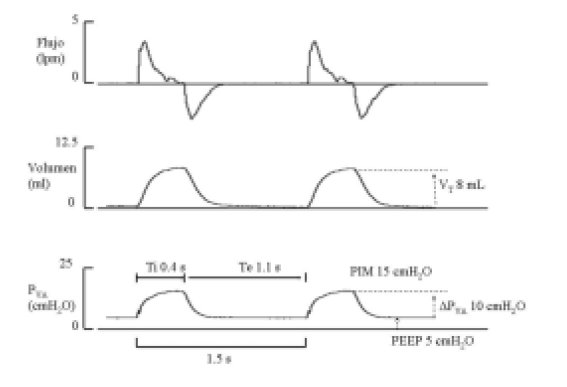

Figura 3. Ventilación ciclada por tiempo, limitada por presión. El ventilador cicla cada 1.5 s (frecuencia de 40 respiraciones por minuto). PVA incrementa desde un PEEP de 5hasta una PIM de 15 cm H2O (PVA = 10 cmH2O). Después de un Ti de 0.4s, PVA retorna a PEEP. El aumento de PVA genera un VT de 8 ml.



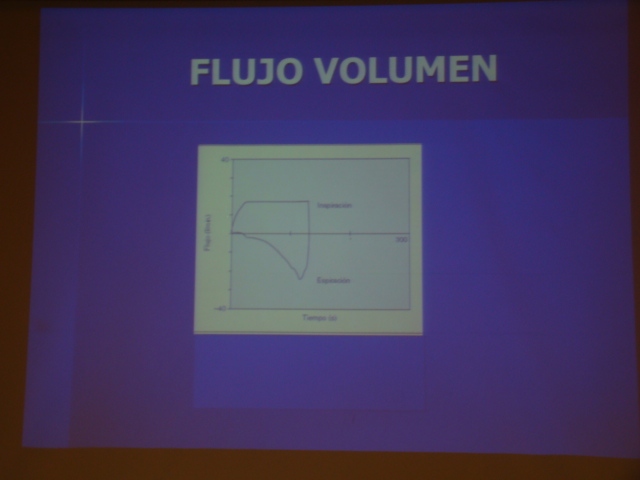

Flujo durante 1 ciclo respiratorio y Ti

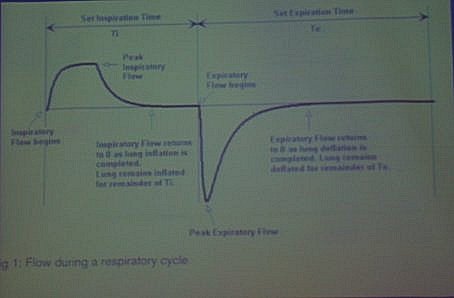

Figura 4 :  A izquierda del gráfico el  flujo inspiratorio regresa a 0 cuando la inflación pulmonar ha terminado. El pulmón permanece inflado por el resto del Ti prefijado. A derecha del gráfico el flujo espiratorio retorna a 0 cuando la deflacción del pulmón se completa. El pulmón permanece desinsuflado por el resto del Te prefijado.

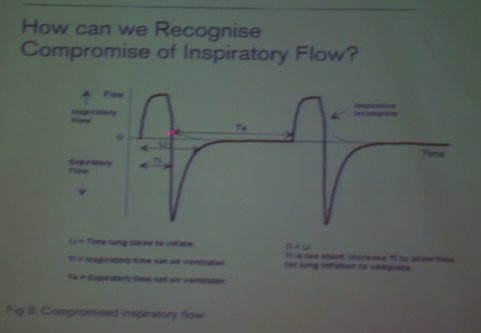

Tiempo Inspiratorio corto

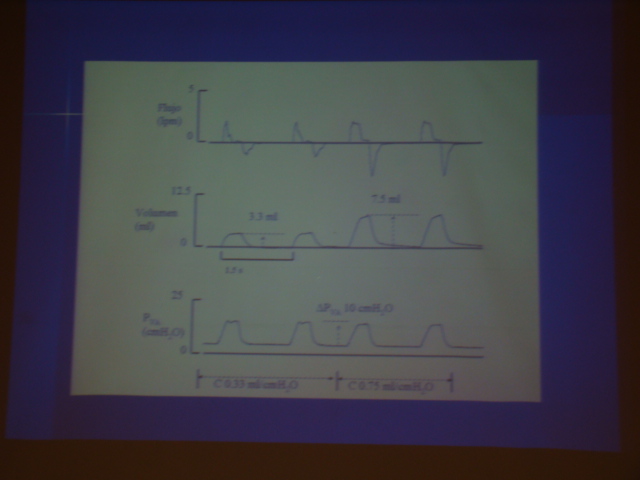

Ajuste del Tiempo Inspiratorio

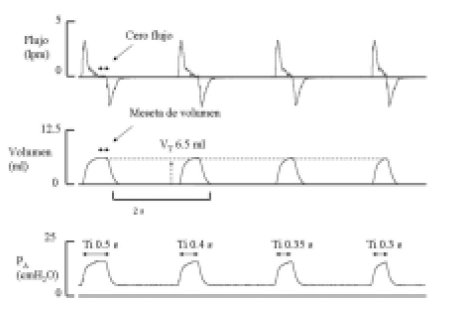

Ajuste del tiempo inspiratorio :  Una reducción en Ti de 0.5 a 0.3s no afecta VT debido a que 0.3 s es suficiente.

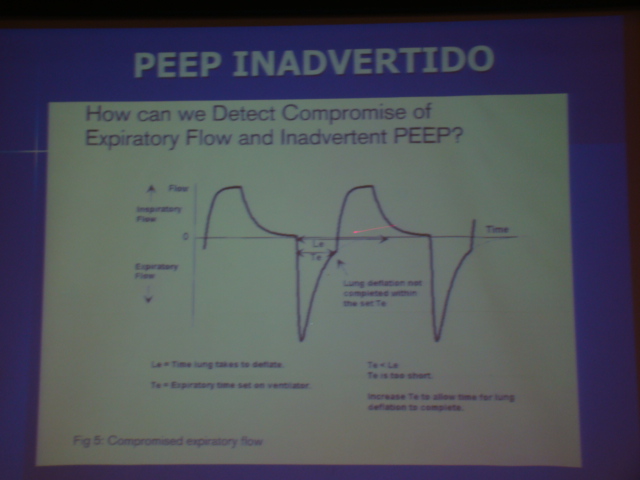

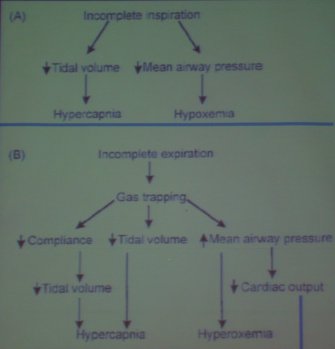

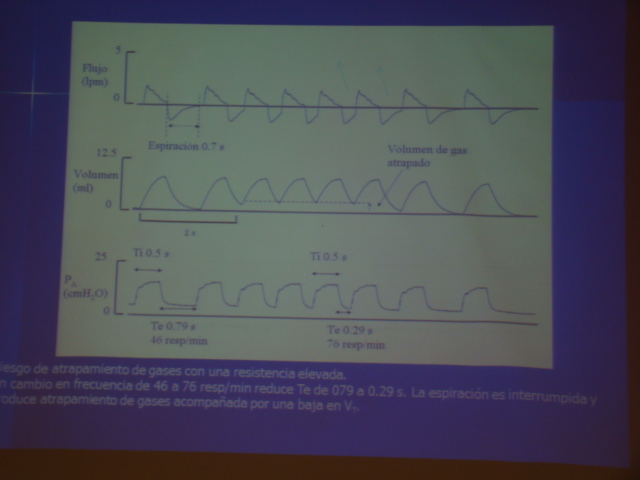

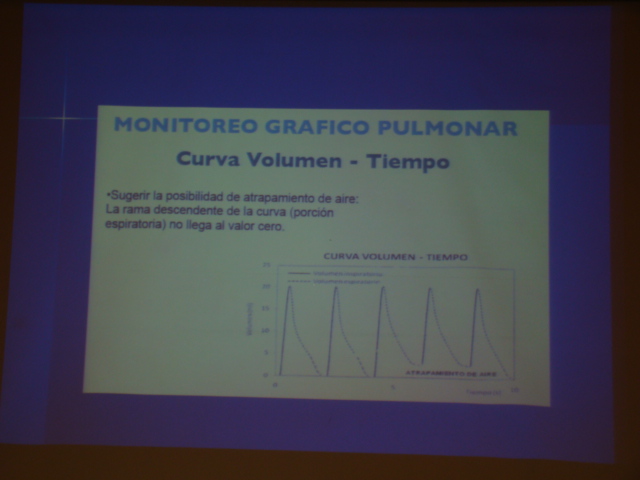

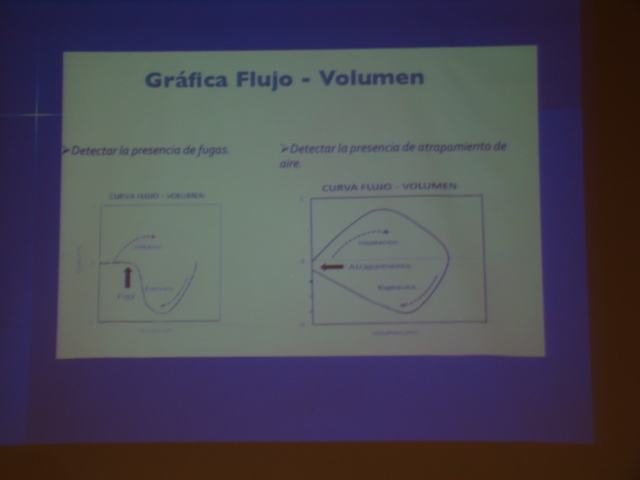

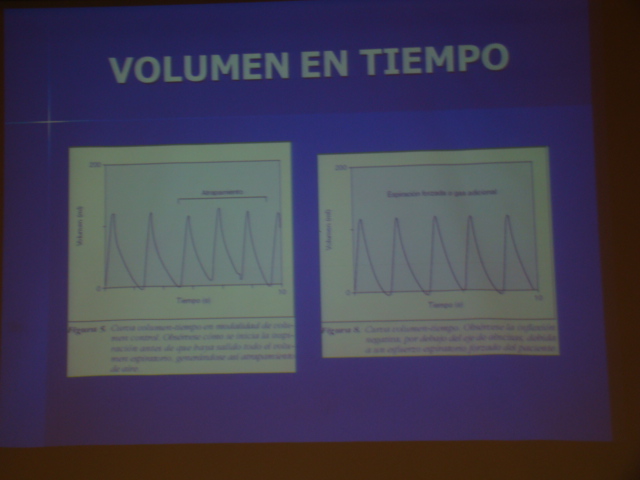

Atrapamiento de Aire y Peep inadvertido
